DỌN KHO - ĐÓNG MÃ
Giao nhanh trong ngày với sản phẩm sẵn kho. MISUMI sẽ ngừng bán khi hết hàng
CÁCH YÊU CẦU GIA CÔNG BỔ SUNG
Liên hệ MISUMI qua địa chỉ email: bd_all@misumi.com.vn ngay khi bạn không chọn được Dịch vụ gia công bổ sung.

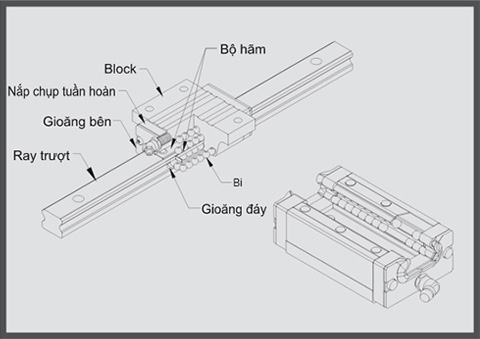

CẤU TRÚC VÀ ĐẶC ĐIỂM
- Đặc điểm 1: Lỗ lắp trên ray trượt được trang bị nắp che để ngăn ngừa bụi bẩn tích tụ trong quá trình sử dụng.
- Đặc điểm 2: Ray trượt và block tiếp xúc với nhau qua bi nên độ rung lắc nhỏ, phù hợp với thiết bị yêu cầu độ chính xác.
- Đặc điểm 3: Lực ma sát Thanh Trượt Dẫn Hướng biến đổi phụ thuộc vào tải trọng, tốc độ và đặc tính bôi trơn.
- Đặc điểm 4: Do bị có rãnh lăn riêng nên lực tác động lên bề mặt quay phân tán, cho phép sản phẩm có thể chịu được tải trọng lớn.
- Đặc điểm 5: Thanh Trượt Dẫn Hướng vừa khó sinh nhiệt ma sát trong quá trình hoạt động, vừa khó biến dạng bởi nhiệt nên thích hợp cho chuyển động ở tốc độ cao.
- Đặc điểm 2: Ray trượt và block tiếp xúc với nhau qua bi nên độ rung lắc nhỏ, phù hợp với thiết bị yêu cầu độ chính xác.
- Đặc điểm 3: Lực ma sát Thanh Trượt Dẫn Hướng biến đổi phụ thuộc vào tải trọng, tốc độ và đặc tính bôi trơn.
- Đặc điểm 4: Do bị có rãnh lăn riêng nên lực tác động lên bề mặt quay phân tán, cho phép sản phẩm có thể chịu được tải trọng lớn.
- Đặc điểm 5: Thanh Trượt Dẫn Hướng vừa khó sinh nhiệt ma sát trong quá trình hoạt động, vừa khó biến dạng bởi nhiệt nên thích hợp cho chuyển động ở tốc độ cao.
Thanh trượt dẫn hướng nhỏ
- Thông qua việc kiểm soát dung sai kích thước giữa lỗ hồi bi và bi, tiếng ồn khi hoạt động sẽ giảm khi kích thước khe hở K giảm.
| Ray | Ray tiêu chuẩn | Ray rộng | |||
| Block | Loại ngắn | Loại tiêu chuẩn | Loại dài | Loại tiêu chuẩn | Loại dài |
| Tính trơn tru | Tốt | Tốt | Tốt | Tốt | Tốt |
| Tính ồn | 52dB | 50dB | 52dB | 60dB | 62dB |
| Tiêu chuẩn chính xác | Dòng Economy | Dòng tiêu chuẩn |
| Dung sai chiều cao H | ±20 | ±20 |
| Biến số đôi về chiều cao H | 40 | 40 |
| Dung sai chiều rộng N | ±25 | ±25 |
| Biến số đôi về chiều rộng N | 40 | 40 |
| Trường hợp ứng dụng | Truyền động tần số trung bình thấp | Truyền động tần số cao |
Thanh trượt dẫn hướng tải vửa và nặng
- (Biến số đôi về chiều cao H) Dung sai giữa giá trị nhỏ nhất / lớn nhất về kích thước chiều cao (H) của các block được kết hợp trên một ray.
- (Biến số đôi về chiều rộng N) Dung sai giữa giá trị nhỏ nhất / lớn nhất về kích thước chiều rộng (N) của các block được kết hợp trên một tay.
- (Biến số đôi về chiều rộng N) Dung sai giữa giá trị nhỏ nhất / lớn nhất về kích thước chiều rộng (N) của các block được kết hợp trên một tay.
Độ chính xác của kích thước
Đơn vị: mm
| Độ chính xác của kích thước | Tiêu chuẩn chính xác | 15,20 | 25,30,35,45 |
| Tải vừa / nặng | Dung sai về chiều cao H | ±0.1 | ±0.1 |
| Biến số đôi về chiều cao H | 0.02 | 0.02 | |
| Dung sai về chiều rộng N | 0
-0.1 |
0
-0.1 |
|
| Biến số đôi về chiều rộng N | 0.02 | 0.03 |
ĐỘ CHUYỂN ĐỘNG SONG SONG
Thanh trượt dẫn hướng nhỏ
| Chiều dài ray trượt (mm) | Cấp chính xác (µm) |
| 50 trở xuống | 12 |
| 50~80 | 13 |
| 80~125 | 14 |
| 125~200 | 15 |
| 200~250 | 16 |
| 250~315 | 17 |
| 315~400 | 18 |
| 400~500 | 19 |
| 500~630 | 20 |
| 630~800 | 22 |
| 800~900 | 23 |
Thanh trượt dẫn hướng tải vửa và nặng
| Chiều dài ray trượt (mm) | Cấp chính xác (µm) |
| 100~200 | 14 |
| 200~300 | 15 |
| 300~500 | 17 |
| 500~700 | 20 |
| 700~900 | 22 |
| 900~1100 | 24 |
| 1100~1500 | 26 |
| 1500~1900 | 28 |
| 1900~2500 | 31 |
| 2500~3100 | 33 |
| 3100~3600 | 36 |
| 3600~3960 | 37 |
- Độ song song của mặt C đối với mặt A
- Độ song song của mặt D đối với mặt B
